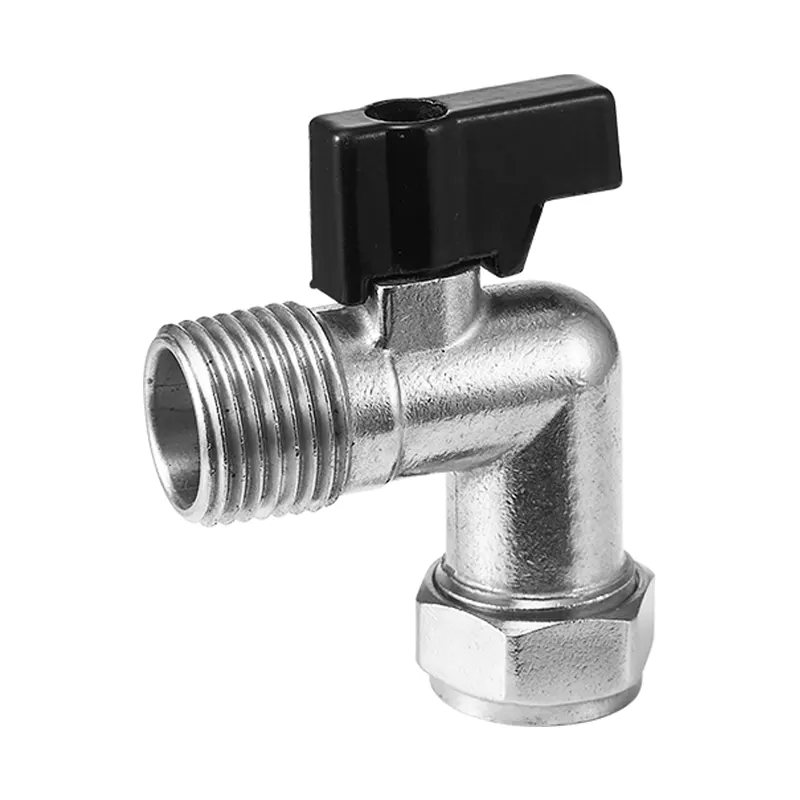

لماذا يعتبر الصمام الكروي النحاسي الكامل ذو الخيط الخارجي بزاوية 90 درجة مثاليًا لتخطيطات خطوط الأنابيب المدمجة؟

عندما يتعامل المصممون مع مسارات الأنابيب التي تحتاج إلى تغيير الاتجاه بمقدار 90 درجة والتحكم المستقل في الإغلاق،صمام كروي نحاسي كامل منحني بزاوية 90 درجةيدمج وظيفتين في وحدة واحدة. غالبًا ما تقوم حلول خطوط الأنابيب التقليدية بتجميع صمام كروي قياسي بالإضافة إلى تركيب الكوع، مما يؤدي إلى إنشاء وصلات توصيل إضافية. يضيف كل مفصل إضافي نقاط تسرب محتملة ويزيد من إشغال المساحة الإجمالية داخل الخزانة المحدودة أو المساحة الداخلية للمعدات. يلغي الهيكل المنحني المدمج الحاجة إلى أجزاء إضافية للكوع ويحافظ على قناة التدفق كاملة التجويف لتقليل فقدان الضغط أثناء نقل السوائل.

1. منطق التصميم الأساسي لصمامات خطوط الأنابيب من النوع الزاوي

تعيد الصمامات الكروية ذات الزاوية تصور هيكل الصمام التقليدي المستقيم. يكمل الجسم المنحني بمقدار 90 درجة انتقال الاتجاه بينما توفر آلية الكرة الداخلية عملية فتح وإغلاق ربع دورة. تحافظ القناة الداخلية ذات التجويف الكامل على اتساق القطر الداخلي مع خطوط الأنابيب المتصلة، مما يتجنب انكماش التدفق الموجود بشكل شائع في العديد من الصمامات التوقف ذات الزاوية العادية. يمكن أن تمر الوسائط دون ارتفاع واضح في مقاومة التدفق.

تدعم نهايات الخيط الخارجي الاتصال الملولب المباشر نحو منافذ الأنابيب المطابقة. لا توجد حاجة إلى أدوات لحام أو أدوات خاصة معقدة أثناء أعمال التوصيل. توفر هذه الخاصية سهولة التجميع في الموقع وتفكيك الصيانة لاحقًا. يمكن للمهندسين استبدال هذا الصمام أو فحصه دون تدمير أجزاء خط الأنابيب المحيطة.

• يزيل الانحناء المدمج بزاوية 90 درجة تركيبات الكوع الإضافية والمفاصل المتوسطة
• يحافظ الهيكل الكروي ذو التجويف الكامل على قدرة تدفق مستقرة وانخفاض الضغط
• تتناسب واجهات الخيوط الخارجية مع مواصفات توصيل الأنابيب القياسية المعتمدة على نطاق واسع
• يوفر التشغيل اليدوي ربع دورة استجابة سريعة للفتح والإغلاق

تستفيد العديد من العبوات الميكانيكية المدمجة وتخطيطات السباكة المثبتة على الحائط من هذا المفهوم الهيكلي.صمام كروي نحاسي كامل منحني بزاوية 90 درجةيلغي مجموعات التركيب الزائدة عن الحاجة ويحسن الترتيب المكاني لخطوط الأنابيب بالكامل.

2. أداء المواد النحاسية لمكونات التحكم في السوائل

يظل النحاس سبيكة موثوقة على نطاق واسع لأجهزة التحكم في السوائل. إنها توفر قوة ميكانيكية متوازنة، وخاصية مقاومة التآكل، وقابلية تصنيع دقيقة. بالنسبة للماء والهواء المضغوط والغاز منخفض الضغط وبيئات التشغيل المتوسطة الزيتية المتوافقة، تقاوم المادة النحاسية الأكسدة والتدهور البطيء الناتج عن التلامس المتوسط ​​طويل الأمد. بالمقارنة مع بعض بدائل السبائك خفيفة الوزن، يحافظ جسم الصمام النحاسي المؤهل على الاستقرار الهيكلي في ظل دورات ضغط العمل العادية.

دقة التصنيع تحدد بشكل مباشر أداء الختم النهائي. تضمن المعالجة الدقيقة لقلب الكرة ومقعد الصمام وسطح الخيط توافقًا محكمًا بين الأجزاء المتحركة. سوف تتسبب دقة المعالجة الضعيفة في حدوث مخاطر تسرب مخفية حتى لو وصلت المواد الخام إلى المتطلبات القياسية. تلعب مواد مقعد الختم أيضًا دورًا مهمًا، حيث تدعم دورات الفتح والإغلاق المتكررة دون التقادم السريع أو التشوه الدائم.

مقارنة مواد جسم الصمام المشترك

يجب أن يتطابق اختيار المواد مع بيئة العمل الفعلية والبيئة المحيطة.صمام كروي نحاسي كامل منحني بزاوية 90 درجةتعتمد على النحاس كمادة رئيسية للجسم، وتستهدف سيناريوهات التحكم في السباكة العامة والسوائل الميكانيكية حيث تظل مخاطر التآكل ضمن النطاق المقبول.

3. سيناريوهات التطبيق في العالم الحقيقي

توفر مواقع التثبيت المختلفة متطلبات مكانية ووظيفية فريدة للصمامات الكروية من النوع الزاوي. حيث يجب أن تدور خطوط الأنابيب بزاوية 90 درجة بالقرب من واجهات المعدات، يمكن لهذا الصمام أن يبسط مخططات الأنابيب الشاملة إلى حد كبير.

أنظمة السباكة السكنية والتجارية

غالبًا ما تواجه خطوط الأنابيب المخفية بالجدار ودوائر إمداد المياه الموجودة أسفل الخزانة مساحة تركيب ضيقة. يشغل الصمام التقليدي بالإضافة إلى مجموعة الكوع مساحة كبيرة جدًا. يقوم الصمام المنحني المدمج بتوصيل أنابيب مخرج الحائط والمعدات الطرفية مباشرةً، مما يقلل من كمية الوصلات. ينطبق هذا على نقاط الإغلاق الفرعية للمرافق الصحية وفروع إمدادات المياه داخل الحمامات التجارية.

دوائر السوائل المساعدة للأجهزة الميكانيكية

تتطلب ضواغط الهواء ومعدات المعالجة الصغيرة وأنظمة التبريد في كثير من الأحيان إغلاقًا محليًا عند أوضاع دوران تبلغ 90 درجة. تتصل واجهات الخيط الخارجية مباشرة بمنافذ خيط المعدات. يمكن للمشغلين قطع التدفق المتوسط ​​بسرعة لتصحيح أخطاء المعدات أو الصيانة الروتينية دون إغلاق خطوط أنابيب النظام الرئيسية.

نقل السوائل الصناعية الخفيفة

تحتاج خطوط الأنابيب الفرعية للهواء المضغوط في ورشة العمل، وشبكات توزيع السوائل ذات الضغط المنخفض إلى نقاط إغلاق محلية موثوقة. يساعد البعد المدمج في ترتيب وحدات صمامات متعددة ضمن مساحة محدودة لخزانة المعدات. يتجنب الهيكل ذو التجويف الكامل تقييد التدفق وهو أمر مهم للحفاظ على كفاءة عمل النظام.

بالنسبة لشروط التثبيت المذكورة أعلاه،صمام كروي نحاسي كامل منحني بزاوية 90 درجةيقدم حلاً متكاملاً لتلبية متطلبات تغيير الاتجاه والإغلاق.

4. إرشادات التثبيت والتجميع العملي

حتى الصمامات المُصنعة جيدًا قد تنتج تسربًا أو تلفًا مبكرًا بسبب عمليات التركيب غير الصحيحة. يجب اتباع العديد من المبادئ الأساسية أثناء أعمال التجميع الميدانية.

قبل التثبيت الرسمي، يجب إكمال الفحص البصري. تحقق من سطح جسم الصمام وقسم الخيط وحركة المقبض. تأكد من أن قلب الكرة يدور بسلاسة خلال حركة الفتح والإغلاق الكاملة. يجب إزالة أي رقائق معدنية أو أوساخ متبقية داخل تجويف الصمام لمنع تلف الأسطح المانعة للتسرب بعد وضعها في الخدمة.

بالنسبة لمفاصل الخيوط الخارجية، تحتاج مادة ختم الخيوط المناسبة إلى تطبيق مناسب. تجنب الإفراط في لف شريط الختم، وإلا فقد تدخل الحطام إلى الغرفة الداخلية للصمام وتضر بمقاعد الغلق. عند شد الخيوط، استخدم القوة على الوضع السداسي لجسم الصمام، ولا تقم أبدًا بإدارة الصمام بأكمله عن طريق الإمساك بالمقبض. سيؤدي عزم الدوران الزائد إلى تشقق الجسم النحاسي أو إتلاف بنية الخيط الداخلي.

حجز مساحة يمكن الوصول إليها لحركة المقبض بعد التثبيت. تأكد من عدم اصطدام المقبض بالجدار أو الخزانة أو الأنابيب المجاورة عند الدوران بزاوية 90 درجة. إذا كان موضع المقبض يتداخل مع المكونات المحيطة، فتحقق مما إذا كان هيكل المقبض القابل للتعديل يمكنه التكيف مع ظروف التخطيط المحلية.

تجدر الإشارة إلى ذلكNingbo Ming Da Hai Chen Metal Products Co.,Ltd.يوفر نصائح عملية للتجميع ووثائق مرجعية فنية للشركاء الذين ينشرون منتجات الصمامات الملولبة النحاسية عبر بيئات المشروع المختلفة.

5. اختبار الأداء واعتبارات الخدمة طويلة الأجل

بعد اكتمال التثبيت، يمثل فحص الضغط والتسرب خطوة ضرورية للتحقق من الصحة. قم برفع ضغط النظام تدريجياً بدلاً من الضغط الكامل على الفور. راقب مواضع توصيل الخيط ومنطقة ساق الصمام من أجل توليد الدموع أو الفقاعات. قم بتنفيذ عدة دورات كاملة للفتح والإغلاق، وتأكد من أن الصمام يمكنه تحقيق تأثير الإغلاق الكامل تحت ضغط العمل.

أثناء التشغيل طويل الأمد، يساعد الفحص البصري المنتظم على اكتشاف العلامات غير الطبيعية المبكرة. انتبه إلى ما إذا كانت الجزيئات الأجنبية الصلبة تتدفق داخل خطوط الأنابيب. قد تؤدي الشوائب الحبيبية إلى خدش أسطح الكرة الأساسية وأسطح إغلاق مقعد الصمام وتسبب تسربًا داخليًا تدريجيًا. يمكن إضافة أجهزة ترشيح مناسبة عند المنبع إذا كان الوسط يحتوي على جزيئات صلبة.

يجب أن تظل درجة حرارة التشغيل والضغط ضمن النطاق المحدد للمنتج. سيؤدي تجاوز ظروف العمل المقدرة إلى تقصير عمر الخدمة ويؤدي إلى مخاطر خفية على السلامة. عندما يخضع النظام لإيقاف التشغيل لفترة طويلة، قم بتشغيل دورات فتح وإغلاق الصمام بشكل دوري للحفاظ على مرونة الأجزاء المتحركة.

يعمل الصمام الكروي المنحني المتكامل على حل ألغاز تخطيط خطوط الأنابيب في العالم الحقيقي لعدد لا يحصى من المشاريع الهندسية. يعمل الاختيار الدقيق للمنتج والتركيب الموحد وفحص الحالة الروتيني معًا للحفاظ على أداء مستقر للتحكم في السوائل لأنظمة الأنابيب العاملة على المدى الطويل.
